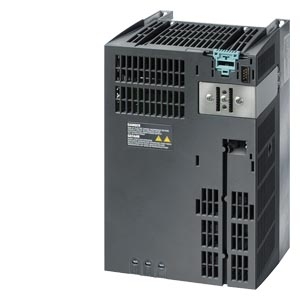

使用功率電力電子器件進行整流、濾波、逆變的高壓變頻器部件。是構成高壓變頻器主回路的主要部分。

功率單元上主要電力電子器件有4個，它們分別是整流橋，可控硅，電解電容和IGBT，下面分別介紹一下它們的作用：

1、整流橋，它的作用是整流(將交流變成直流)。整流橋內部封裝形式有以下兩種，封裝內部有6只整流二極管，用在功率單元的三相輸入端;封裝內部有2只整流二極管，用在功率單元的三相輸入端以及旁通回路中。使用的整流橋電壓等級有:1400V、1800V;

2、可控硅，它使用在充電電路和旁通回路上，均起"開關"作用。使用的可控硅電壓等級有:1400V、1800V;

3、電解電容，它的作用是對整流橋整流后的直流進行濾波。

使用的電壓等級有:400V。

使用的容量有3300uF、6800uF、10000uF。

4、 IGBT，其作用是逆變(將直流變為交流)。IGBT大部分為"雙管"(內部封裝了兩組IGBT模塊)。使用的IGBT電壓等級有:1200V、1700V;使用的IGBT電流等級有:75A、100A、150A、200A、300A、400A等[1] 。

單元驅動故障及其對策，檢測目的 防止單元在驅動電路有故障、IGBT有故障、外部短路或過流狀態下工作，造成故障進一步擴大。

故障原因及對策

原因1:單元輸出過流或單元外部出現短路情況。

對策:查看負載有無故障，參數設置是否合理。

原因2:IGBT損壞。

對策:檢查IGBT，更換損壞的器件。

原因3:IGBT與單元驅動板之間的接線錯誤或者松動。

對策:檢查接線，確保接線正確無誤，牢固可靠。

原因4:單元驅動板上的輸入電源電壓低于12V。

對策:檢查測試單元控制板上的電源輸出，做相應處理。

以上是小編為大家整理的關于功率單元的介紹以及其中單元驅動故障及其對策，希望對您有所幫助，更多知識請關注北京德爾西曼，西門子功率單元，PLC，變頻器。
