MICROMASTER 440 (MM440)通過模擬量輸入1(ADC 1)用電位計輸入0V - 10V的設定值。
斜坡上升和下降時間均為3秒。
ON/OFF1 指令通過數字量輸入端子1(DIN 1) 輸入.
為防止變頻器以高頻率啟動，模擬量的輸入值應<1V(此時=5Hz)。

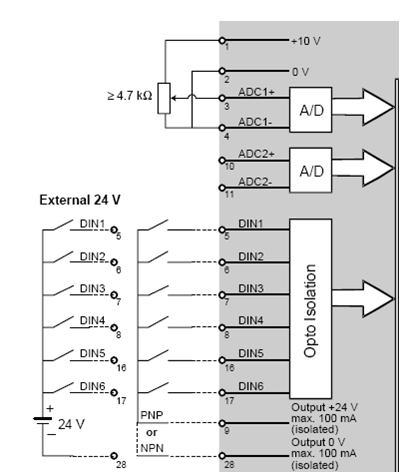

ADC + DIN 框圖 (MM440)

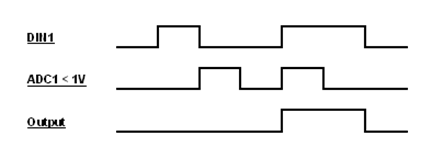

功能圖



解決方案:


p0700[3]

選擇命令源

2

p0701[0]

數字輸入1 的功能(CDS)

99

p0840[0]

BI：正向運行的ON/OFF1 命令(CDS)

r2841.0

p1000[0]

頻率設定值的選擇(CDS)

2

p1040[0]

MOP 的設定值(輸入啟動頻率)

5

p1070[0]

CI: 主設定值，第1 命令數據組 (CDS)

r1024

p1075[0]

CI: 附加設定值，第1 命令數據組(CDS)

r755[0]

p1080[0]

CI: 附加設定值，第1 驅動數據組(DDS)

5.00

p2800

使能自由功能塊

1

p2801[0]

激活自由功能塊，使能AND 1

1

p2801[9]

激活自由功能塊，使能NOT 1

1

p2801[14]

激活自由功能塊，使能RS-FF 1

1

p2802[12]

激活自由功能塊，使能比較器1

1

p2810[0]

BI: AND 1, 二進制位輸入 0 (BI 0)

r2886.0

p2810[1]

BI: AND 1, 二進制位輸入 1 (BI 1)

r722.0

p2828

BI: NOT 1

r722.0

p2840[0]

BI: RS-FF 1, 二進制位輸入：置位

r2811.0

p2840[1]

BI: RS-FF 1, 二進制位輸入：復位

r2829.0

p2885[0]

CI: 比較器1, 互聯連接輸入 0 (CI 0)

r1050

p2885[1]

CI: 比較器1, 互聯連接輸入 1 (CI 1)

r755[0]
