SIMOTICS GP 1LE0 系列電動機是鑄鐵機殼通用型全封閉自扇冷卻式三相異步電動機，其防護等級為 IP55，該系列電動機設計生產符合 ISO、IEC、GB 等相關標準的要求。

1LE0 系列電動機適用于連續工作制（S1）、恒轉速或一定速度范圍內的變頻調速應用。

1LE0001系列電機為高效電機， 滿足GB18613-2012 標準能效等級 3 級和IEC 60034-30 標準 IE2能效等級。

1LE0003系列電機為超高效電機，滿足 GB18613-2012 標準能效等級 2 級和IEC 60034-30 標準 IE3 能效等級。

選型步驟

1.1負載特性

根據電機應用場合所對應的負載特性，選擇電機需要的冷卻方式。

1.

平方轉矩負載

在各種風機、水泵、油泵中，隨著葉輪的轉動，空氣或液體在一定的速度范圍內所產生的阻力大致與轉速n的二次方成正比。隨著轉速的減小，轉矩按轉速的二次方減小，即隨著轉速的降低，平方轉矩負載所需的轉矩以平方的比例減小，所以低頻時的負載電流很小，電動機也不會發生過熱現象。

2.

恒轉矩負載

恒轉矩負載的靜負載轉矩在任何轉速下總保持恒定或基本恒定 ，如：

• 傳送帶、攪拌機、擠壓機等摩擦類負載

• 起重機、提升機等重力負載。

• 氣壓縮機、羅茨鼓風機、球磨機、注塑機、往復式注塞泵等。

3.

1LE0電動機負載特性曲線

1LE0電動機機帶有特定的負載時能夠使用變頻器驅動，其特定的負載扭矩如以下圖所示：

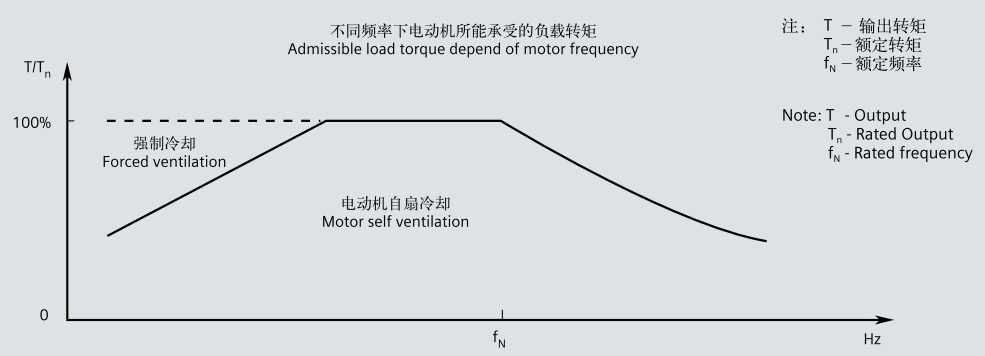

圖1-1 1LE0電動機機負載特性曲線

•

當負載轉矩在允許的轉矩范圍內時，電動機可以使用自扇冷卻；

•

當負載轉矩超過所允許的轉矩時，電動機需要使用強迫冷卻, 用戶可通過選件 F70選配獨立驅動風扇實現；獨立驅動風扇的參數見樣本的第9頁說明。

•

變頻運行當頻率超過 60 Hz 時，需要按照特定的限值進行動平衡。電動機所允許的最大安全轉速見樣本第19頁說明。
