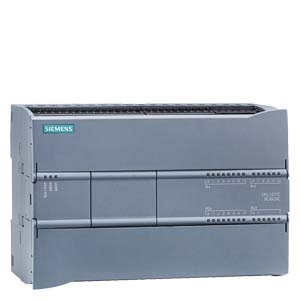

我們在調試一個使用1215CPU的項目，系統中有工控機也有HMI.。硬件組態，程序下載后正常運行，但ERROR燈一直是紅報故障。我們是這樣解決的：

1、在線診斷，報通信錯誤的通信伙伴。錯誤指向以太網接口的組態；

2、在硬件組態的網絡視圖中觀察，網絡連接綠線，不象有問題；

3、在硬件組態的在拓撲圖中觀察，發現網絡連接紅線，且以太網端口1紅色；

4、把連接工控機的網線與連接HMI的網線倒換一下位置，故障排除；

    當時看了診斷信息后，懷疑是CPU屬性中網絡端口設置的問題，查找了一陣，也沒發現異常。因1215的兩個以太網口一個IP地址，類似一個小交換機，因此沒懷疑連接的端口位置還有影響。

經過這個現象后意識到，如果連接的兩臺網絡設備只是通過簡單的TCP通信，不受端口位置的影響，但是HMI與PLC連接是通過專有協議（不確定是S7協議還是PROFINET協議），組態時需指定PROFINET端口，因此網線就不能隨意插端口了。原因是做了拓撲。做了拓撲就必須按照端口綁定的通訊伙伴關系連接。
